چگونه با دستگاه OTDR مشکلات پنهان شبکه‌های فیبر نوری را شناسایی کنیم؟ همه چیز در مورد دستگاه OTDR

تصور کنید که به عنوان یک تکنسین یا مهندس شبکه و یا فردی مبتدی، اما در جستجوی دانش و مهارت، در میان یک شبکه پر از کابل‌های فیبر نوری قرار دارید. شبکه‌ای که در آن قرار دارید، از اتصالات مختلفی تشکیل شده و هر یک از این اتصالات و فیوژن‌ها نقش مهمی در انتقال بدون وقفه اطلاعات ایفا می‌کنند.به عنوان مدیر این شبکه، میبایست مشکلات شبکه را به حداقل برسانید و در صورت وجود اختلال، سریع آن را رفع کنید. کابل‌ها و اتصالات شبکه از جمله بخش‌هایی هستند که بیشتر دچار خطا و خرابی می‌شوند. با شناسایی و رفع سریع اختلال‌ها، می‌توانید از هزینه‌های اضافی جلوگیری کرده و کارایی شبکه را بهبود دهید. همانطور که می‌دانید در شبکه‌های فیبر نوری، المان‌هایی وجود دارند که با برقراری ارتباط با یکدیگر، یک کل منسجم می‌سازند. هر جزء در این شبکه نقش مهمی دارد و خرابی یا مشکل هر جزء می‌تواند کل شبکه را مختل کند. شاید برای شما هم پیش آمده باشد که در چنین موقعیتی قرار بگیرید و به دنبال راهی برای شناسایی سریع و دقیق مشکل باشید. برای انجام این کار ابزارهای متفاوتی ارائه شده‌اند که می‌توانند در رفع سریع‌تر اختلال موثر باشند.

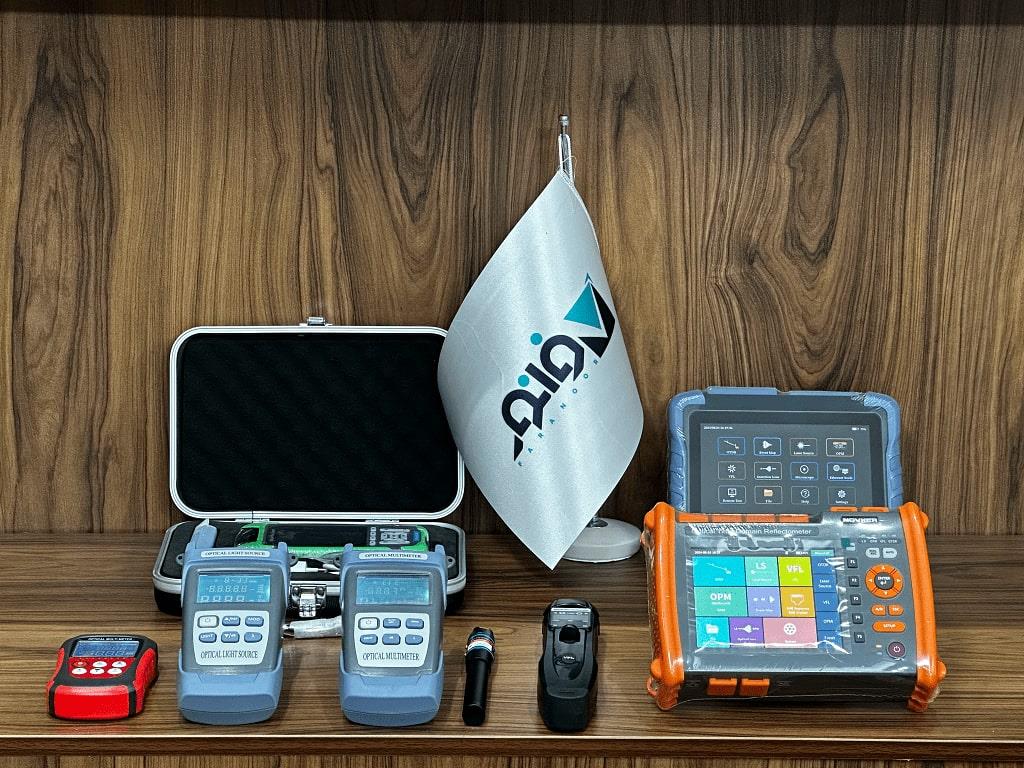

تجهیزات تست و اندازه گیری نظیر دستگاه OTDR و پاورمتر فیبرنوری نیز از جمله این ابزارها هستند که در زمینه شناسایی و رفع اختلالات شبکه‌های فیبر نوری به کار برده می‌شوند. ابزار تست OTDR، این قابلیت را دارد که جزئیات پنهان درون کابل‌های فیبر نوری را مانند یک کاراگاه ماهر آشکار کند. OTDR به شما این امکان را می‌دهد که محل دقیق اختلالات را شناسایی کرده و با اطلاعات دقیقی که ارائه می‌دهد، مشکلات را سریعاً برطرف کنید. اما قدرت این دستگاه تنها در حل مشکلات فعلی نیست؛ این دستگاه به شما کمک می‌کند تا از بروز اختلالات بزرگتر در آینده نیز جلوگیری کنید.
در این مقاله، قصد داریم شما را با دنیای OTDR آشنا کنیم؛ از مزایا و محدودیت‌های آن گرفته تا نکات مهم در استفاده صحیح و مؤثر خواهیم گفت. اگر می‌خواهید شبکه فیبر نوری خود را همیشه در بهترین وضعیت نگه دارید و از هرگونه اختلال در آن جلوگیری کنید، مطالعه این مقاله دقیقاً همان چیزی است که به آن نیاز دارید. همراه ما باشید تا با هم رازهای این ابزار قدرتمند را کشف کنیم و شبکه شما را به یک سیستم بی‌نقص تبدیل کنیم.
در ادامه می‌خواهیم جهت اشنایی بیشتر شما با این ابزار، محدودیت‌ها و مزایای آن را بررسی کنیم. تا بتوانید هنگام خرید، ابزار مناسب را با توجه به نیاز خود انتخاب کنید.

مزایای دستگاه OTDR چیست ؟

دستگاه OTDR یک ابزار پیشرفته در شبکه‌های فیبر نوری است که مزایای بسیاری دارد. ویژگی‌های مهم این ابزار که به، آن را به یکی از ابزارهای ضروری برای تکنسین‌ها و مهندسان شبکه تبدیل کرده است. مزایای این ابزار کمک‌کننده در شبکه‌های فیبر نوری، شامل موراد زیر است.

• اندازه‌گیری دقیق طول فیبر نوری: OTDR می‌تواند طول کابل‌های فیبر نوری را با دقت بالا اندازه‌گیری کند. این قابلیت به شما امکان می‌دهد تا در زمان نصب و نگهداری شبکه، از صحت و سلامت کابل‌های نوری اطمینان حاصل کنید.
• تشخیص سریع مشکلات: دستگاه OTDR می‌تواند به سرعت مشکلاتی مانند شکستگی، خمیدگی و اتصالات ضعیف در شبکه فیبر نوری را شناسایی کند. این اطلاعات دقیق درباره موقعیت و نوع مشکل، به کاهش زمان و هزینه‌های تعمیرات کمک می‌کند.
• مانیتورینگ بلندمدت: دستگاه ODTR با مانیتورینگ مداوم شبکه، تغییرات و نوسانات در طول کابل را شناسایی می‌کند. این ویژگی به شما اجازه می‌دهد تا از بروز اختلالات بزرگ‌تر در آینده جلوگیری کنید و شبکه خود را در بهترین وضعیت نگه دارید.
• رابط کاربری مناسب: تکنسین‌ها با دیدن نمایش‌های گرافیکی ساده و قابل فهم دستگاه OTDR، نتایج تست‌ها را به راحتی تفسیر کرده و مشکلات را شناسایی می‌کنند. این رابط کاربری به بهبود سرعت عیب‌یابی و کاهش زمان خرابی شبکه کمک می‌کند.

دستگاه OTDR چه محدودیت هایی میتواند داشته باشد؟

با وجود تمامی مزایای OTDR، که با هم بررسی کردیم، این دستگاه محدودیت‌هایی نیز دارد که باید در نظر گرفته شوند. آگاهی از این محدودیت‌ها به شما کمک می‌کند تا در هنگام استفاده از OTDR، بهینه‌ترین عملکرد را داشته باشید.

• نیاز به اپراتور ماهر: تفسیر نتایج OTDR نیاز به تجربه و دانش فنی دارد. اگر اپراتور دستگاه مهارت کافی نداشته باشد، ممکن است مشکلات به‌درستی تشخیص داده نشوند و کارایی شبکه مختل شود.
• هزینه بالا: هزینه اولیه خرید OTDR ممکن است برای برخی سازمان‌ها یا پروژه‌های کوچک‌تر بالا باشد. با این حال، همیشه در نظر داشته باشید که این هزینه‌ها معمولاً در بلندمدت با کاهش هزینه‌های تعمیر و نگهداری جبران می‌شود.

راهنمای استفاده از OTDR

اکنون نوبت آن رسیده است که نحوه استفاده از این دستگاه را با هم بررسی کنیم. توجه داشته باشید که هر مرحله از این فرآیند اهمیت خاص خود را دارد و دقت در انجام آن‌ها می‌تواند به بهبود عملکرد کلی شبکه شما کمک کند.
در مرحله اول، مطمئن شوید که دستگاه OTDR و سایر تجهیزات مانند کابل‌های پرتاب (Launch Cable) و دریافت (Receive Cable) آماده و در دسترس هستند.
سپس کابل پرتاب را به درگاه ورودی OTDR و کابل دریافت را به انتهای دیگر کابل فیبر نوری متصل کنید. این کار کمک می‌کند تا نتایج دقیقی از تست به دست آورید.
پس از اتصال کابل‌ها، دستگاه OTDR را روشن کرده و اجازه دهید تا گرم شود. سپس پارامترهایی مانند طول موج (معمولاً ۱۳۱۰ نانومتر و ۱۵۵۰ نانومتر)، پهنای پالس (Pulse Width) و محدوده فاصله (Distance Range) را تنظیم کنید. پهنای پالس بلندتر برای تست‌های طولانی و پهنای پالس کوتاه‌تر برای دقت بالاتر در فواصل کوتاه مناسب است.
پس از تنظیم پارامترها، گزینه شروع تست (Start Test) را فشار دهید. OTDR یک پالس نوری را به داخل فیبر ارسال می‌کند و بازتاب‌های آن را دریافت می‌کند. سپس این بازتاب‌ها تحلیل شده و نتیجه به صورت نمودار روی صفحه نمایش OTDR ظاهر می‌شود. نمودار حاصل از تست OTDR شامل اطلاعاتی درباره موقعیت و نوع مشکلات است. برای مثال، یک پیک بزرگ در نمودار ممکن است نشان‌دهنده یک کانکتور با بازتاب زیاد باشد. از این اطلاعات برای شناسایی و مکان‌یابی دقیق اختلالات استفاده کنید. پس از تکمیل تست، نتایج را ذخیره کرده و به همراه جزئیات مربوط به کابل و تست، مستندات لازم را تهیه کنید. این مستندات برای نگهداری و ارجاع به تست‌های بعدی بسیار مهم هستند.

کاربردهای دستگاه OTDR در نصب و نگهداری شبکه‌های فیبر نوری

همانطور که قبلا نیز اشاره کردیم، دستگاه OTDR از ابزارهای ضروری برای نصب و نگهداری شبکه‌های فیبر نوری است. با OTDR مطمئن می‌شوید که کابل‌های فیبر نوری به درستی نصب شده‌اند و سیگنال‌ها بدون هیچ مشکل و افتی از یک سر کابل به سر دیگر منتقل می‌شوند. این اندازه‌گیری برای زمان نصب بسیار حیاتی است، زیرا اگر کابل‌ها به درستی نصب نشده باشند یا در جایی مشکلی وجود داشته باشد، می‌تواند باعث کاهش کیفیت ارتباط و حتی قطعی شبکه شود.
در این بخش می‌خواهیم بدانیم کاربردهای اصلی OTDR در شبکه‌های فیبر نوری به چه شکل است.

1. اندازه‌گیری طول کابل و افت سیگنال: OTDR می‌تواند طول کابل‌های فیبر نوری را با دقت بالا اندازه‌گیری کرده و میزان افت سیگنال در طول کابل را نیز مشخص کند. این اطلاعات به شما کمک می‌کند تا قبل از بروز مشکلات جدی، آنها را شناسایی و رفع کنید.
2. شناسایی و مکان‌یابی مشکلات: یکی از مهم‌ترین کارهای OTDR این شکستگی‌ها یا اتصالات ضعیف در شبکه را شناسایی کند. این دستگاه دقیقاً نشان می‌دهد که مشکل کجا است تا بتوانید آن را سریعاً برطرف کنید و از قطع شدن شبکه جلوگیری کنید.
3. اندازه‌گیری میزان اتلاف در اتصالات و فیوژن‌ها: OTDR می‌تواند میزان اتلاف سیگنال در محل‌هایی که کابل‌ها به هم متصل شده‌اند یا در جاهایی که کابل بریده و دوباره وصل شده است را اندازه‌گیری کند. این اندازه‌گیری‌ها به شما کمک می‌کند تا مطمئن شوید که اتصالات به درستی انجام شده‌اند و سیگنال به خوبی منتقل می‌شود.
4. مقایسه نتایج برای نگهداری بهتر: با دستگاه OTDR می‌توانید ببینید که آیا شبکه با گذشت زمان دچار تغییر یا مشکل شده است یا خیر و به‌موقع اقدام کنید. در واقع OTDR امکان مقایسه نتایج اندازه‌گیری‌ها در زمان‌های مختلف را فراهم می‌کند.

در نهایت، OTDR با ساده‌سازی فرآیند عیب‌یابی و نگهداری شبکه‌های فیبر نوری، به شما کمک می‌کند تا در میان تمام کارهای پیچیده و وقت‌گیر شبکه، به سرعت و با دقت اختلالات را شناسایی و رفع کنید. این دستگاه با کاهش نیاز به صرف انرژی و زمان زیاد برای یافتن و حل مشکلات، بهره‌وری شما را در مدیریت شبکه به‌طور چشمگیری افزایش می‌دهد.

مقایسه دستگاه OTDR با سایر ابزارهای اندازه‌گیری فیبر نوری

OTDR در مقایسه با سایر ابزارهای اندازه‌گیری فیبر نوری مزایا و کاربردهای خاص خود را دارد. در این بخش به مقایسه OTDR با ابزارهای دیگر می‌پردازیم.

1. پاورمتر: پاورمتر فیبر نوری به همراه سورس (منبع) فیبر نوری خود، ابزاری برای اندازه‌گیری دقیق و مستقیم افت سیگنال در لینک نوری است. این دستگاه بر خلاف OTDR که اندازه‌گیری‌های خود را به صورت غیرمستقیم و از طریق تحلیل بازتاب انجام می‌دهد، سیگنال را به صورت مستقیم و با دقت بسیار بالایی اندازه‌گیری می‌کند. به همین دلیل، پاورمتر برای تست نهایی و تحویل لینک نوری مطابق با استانداردها به کار می‌رود.
2. VFL یا قلم نوری: قلم نوری یک ابزار ساده‌تر است که نور قرمز مرئی را به فیبر نوری می‌فرستد. این نور در صورت وجود مشکل مانند شکستگی یا خمیدگی از کابل خارج می‌شود و به راحتی قابل مشاهده است. بر خلاف OTDR که محل دقیق و نوع مشکل را شناسایی می‌کند، VFL تنها برای تشخیص سریع و سطحی مشکلات کاربرد دارد.
3. OLS یا لایت سورس فیبر نوری: OLS نور را به فیبر نوری ارسال می‌کند و معمولاً به همراه پاورمتر برای اندازه‌گیری افت سیگنال استفاده می‌شود. OLS به خودی خود نمی‌تواند مانند OTDR محل مشکل را شناسایی کند. OTDR از پالس‌های نوری و تحلیل بازتاب برای شناسایی مکان اختلالات و ارائه اطلاعات دقیق استفاده می‌کند، در حالی که OLS فقط نور را به فیبر ارسال می‌کند و برای اندازه‌گیری دقیق نیاز به ابزار دیگری مانند پاورمتر دارد.
4. ابزار اندازه‌گیری افت خط نوری یا OLTS : این وسیله ترکیبی از یک منبع نوری و پاورمتر است و برای اندازه‌گیری دقیق میزان افت سیگنال در شبکه‌های فیبر نوری استفاده می‌شود. OLTS می‌تواند افت سیگنال را به طور مستقیم اندازه‌گیری کند، اما نمی‌تواند مکان دقیق اختلالات مانند OTDR را شناسایی کند.

در نتیجهOTDR در مقایسه با سایر ابزارهای اندازه‌گیری فیبر نوری، یک ابزار قدرتمند است که به دلیل دقت و کاربردهای خاصی که دارد، یک انتخاب ایده‌آل برای تکنسین‌ها و مهندسان شبکه‌های فیبر نوری محسوب می‌شود.

نکات ایمنی در استفاده از دستگاه OTDR

استفاده از OTDR نیز همانند هر ابزار دیگری نکات ایمینی دارد که میبایست رعایت شود. این نکات به حفظ سلامت شما کمک کرده و از آسیب رسیدن به تجهیزات جلوگیری می‌کند. این نکات شامل موراد زیر است:

• محافظت از چشم‌ها: دستگاه OTDR از پالس‌های نوری با انرژی بالا استفاده می‌کند، سعی کنید به طور مستقیم به فیبر نوری که به OTDR متصل است نگاه نکنید. نور لیزر این دستگاه می‌تواند به چشمان اپراتور آسیب برساند، بنابراین بهتر است اپراتور از عینک‌های ایمنی کار با لیزر استفاده کند.
• تمیز نگه داشتن کانکتورها: کانکتورها باید از وجود آلودگی تمیز شوند. زیرا الودگی روی کانکتورها باعث کاهش دقت تست‌ها و حتی آسیب به دستگاه OTDR شود. برای این کار از ابزار‌های مخصوص مانند قلم فیبر نوری استفاده نمایید.
• جلوگیری از ضربه: OTDR دستگاه حساسی است و ضربه یا سقوط می‌تواند باعث خرابی آن شود. هنگام حمل دستگاه، آن را در کیف مخصوص نگه دارید.
• انتخاب مکان مناسب برای تست: مکان‌هایی با نور کم، بدون تابش مستقیم خورشید و دور از منابع الکترومغناطیسی، جهت استفاده از OTDR بسیار مناسب می‌باشند. با این کار نتایج بدست امده را می‌توان نتایج دقیقی و بدون نویز دانست.

نحوه انتخاب دستگاه OTDRمناسب بر اساس نیاز شبکه

انتخاب دستگاه OTDRدرست، مانند انتخاب یک کفش مناسب برای دویدن در ماراتون است. اگر کفش شما خیلی تنگ یا خیلی بزرگ باشد، به جای اینکه به شما کمک کند تا به خط پایان برسید، ممکن است شما را به دردسر بیندازد. در مورد OTDR نیز همین‌طور است. هر شبکه فیبر نوری ویژگی‌ها و نیازهای خاص خود را دارد، از طول کابل‌ها گرفته تا نوع تست‌هایی که باید انجام شود. برای مثال، یک شبکه ساده خانگی نیاز به دستگاه OTDRپیچیده‌ای ندارد، در حالی که یک شبکه گسترده شهری ممکن است نیاز به دستگاهی با دقت و قابلیت‌های بسیار بالا داشته باشد. با انتخاب صحیح OTDR ، نه تنها می‌توانید کار خود را با سرعت و دقت بیشتری انجام دهید، بلکه از هزینه‌های اضافی نیز جلوگیری خواهید کرد. این انتخاب درست به معنای بهینه‌سازی زمان و منابع و همچنین بهبود عملکرد کلی شبکه است.

معیارهای انتخاب دستگاه OTDR

انتخاب OTDR مناسب برای شبکه‌های فیبر نوری نیازمند در نظر گرفتن چندین معیار کلیدی است. مهم‌ترین معیارها برای انتخاب OTDR شامل موراد زیر است:

• طول موج‌های پشتیبانی شده: OTDR‌ها معمولاً از چندین طول موج نوری پشتیبانی می‌کنند. (1310 نانومتر و 1550 نانومتر و 1625 نانومتر) که بر اساس هر شبکه طول موج مناسب انتخاب میشود.
• دامنه دینامیکی: دامنه دینامیکی بالاتر به شما امکان می‌دهد تا فواصل طولانی‌تری را با دقت بیشتر اندازه‌گیری کنید. این معیار برای شبکه‌های فیبر نوری گسترده و با طول‌های زیاد بسیار مهم است.
• پهنای پالس: همتنطور که در بخش راهنمای راه اندازی OTDR گفتیم، پهنای پالس کوتاه برای دقت بالاتر در فاصله‌های کوتاه و پهنای پالس بلند برای تست‌های فواصل طولانی‌تر استفاده می‌شود.
• دقت فاصله: دقت فاصله به کوچکترین فاصله‌ای که OTDR می‌تواند بین دو رویداد متمایز تشخیص دهد، اشاره دارد. دقت فاصله بالاتر برای شبکه‌های پیچیده و متراکم با تعداد زیادی اتصالات و نقاط بازتابی بسیار مهم است، زیرا به شما اجازه می‌دهد مشکلات را به طور دقیق‌تر شناسایی کنید.
• زمان بازگشت: زمان بازگشت یا (Dead Zone) به فاصله‌ای اشاره دارد که دستگاه OTDRقادر به شناسایی رویدادها پس از یک بازتاب قوی نیست. این زمان به شما کمک میکند تا رویدادهایی که در فاصله نزدیک به هم رخ می‌دهند را با دقت بیشتری شناسایی کنید.
• رابط کاربری و نرم‌افزار: رابط کاربری ساده و گرافیکی به شما کمک می‌کند تا نتایج را به راحتی تفسیر کنید و تنظیمات را به سادگی انجام دهید. برخی از OTDR‌ها همچنین قابلیت اتصال به نرم‌افزارهای مدیریت شبکه را دارند که می‌تواند برای مدیریت بهتر شبکه مفید باشد.
• قابلیت حمل و اندازه: اگر نیاز به انجام تست‌های میدانی و جابه‌جایی مکرر دستگاه دارید، انتخاب یک OTDR سبک و قابل حمل می‌تواند بسیار مهم باشد.
• عمر باتری: عمر باتری طولانی‌تر به شما امکان می‌دهد که تست‌های بیشتری را بدون نیاز به شارژ مجدد انجام دهید، که این برای کارهای میدانی و پروژه‌های بزرگ بسیار مفید است.
• پشتیبانی از پروتکل‌های مختلف: این ویژگی به شما امکان می‌دهد تا تست‌های خود را مطابق با استانداردهای خاص شبکه انجام دهید و از دقت و صحت نتایج اطمینان حاصل کنید.

با در نظر گرفتن این معیارها، می‌توانید OTDR مناسب با نیازهای شبکه خود انتخاب کنید.

دستگاه OTDR مطلوب خود را از کجا تهیه کنیم؟

خرید ابزارهای تخصصی با کیفیت بالا و عملکرد مناسب، به خصوص در زمینه فیبر نوری، همواره یکی از مهم‌ترین نگرانی‌های شرکت‌ها، پیمانکاران و فعالان این حوزه بوده است. در این راستا، نقش تامین‌کنندگان و شرکت‌های واردکننده و عرضه‌کننده این ابزارها بسیار حیاتی است. این شرکت‌ها باید نه تنها دانش کافی درباره عملکرد تجهیزات مختلف، از جمله دستگاه OTDR، داشته باشند، بلکه باید قادر به ارائه آموزش‌های لازم برای استفاده صحیح از این تجهیزات به خریداران نیز باشند.

شرکت فرانور به عنوان نماینده رسمی محصولات NOVKER و GRANLINK در کشور شناخته شده و به عنوان یکی از اولین و اصلی‌ترین واردکنندگان این محصولات، از جمله دستگاه‌های OTDR، فعالیت می‌کند. مشتریان گرامی که به دنبال خرید دستگاه‌های تست و اندازه‌گیری فیبر نوری هستند، می‌توانند با مراجعه حضوری به دفتر شرکت و بهره‌مندی از آموزش‌های کاربردی در لابراتوار تخصصی شرکت، با اطمینان خاطر به خرید بپردازند.

سخن پایانی

دستگاه OTDR با امکانات و ویژگی‌هایی که دارد، در میان ابزار‌های تست شبکه‌های فیبر نوری، بهترین نتیجه را به ما بازمیگرداند. در واقع می‌توان این ابزار را یک دستگاه همه فن حریف دانست که به شما کمک می‌کند تا مشکلات موجود در شبکه‌ها را به سرعت شناسایی و رفع کنید. نا گفته نماند که با درک درست از نحوه کار این دستگاه و رعایت نکات ایمنی، کارایی OTDR بهبود خواهد یافت. به عنوان یک مدیر، شبکه‌های خود را با OTDR، در بهترین وضعیت نگه دارید و از بروز اختلالات جدی جلوگیری کنید. کیفیت و پایداری شبکه‌های فیبر نوری با بررسی دقیق و به موقع نتایج OTDR، تضمین خواهد شد.
